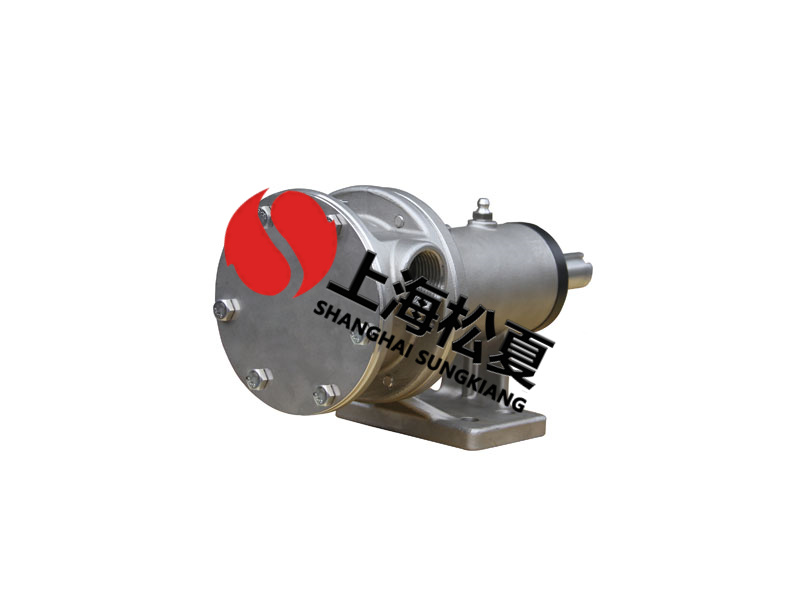

橡膠葉輪轉子泵軸向力均衡的方式
橡膠葉輪轉子泵屬多級泵,其軸向力的出現會影響到水泵向高揚程發展趨向,還會影響泵的使用期和合理化,由于水泵軸向力很大導致一些橡膠葉輪轉子泵的穩定事故,造成葉輪泵電機高純石墨推力球軸承毀壞快,甚至有將高純石墨推力球軸承壓裂的情況。常見的軸向力平衡的方法有:葉輪開平衡孔、葉輪對稱布局、采用平衡盤等形式。對橡膠葉輪轉子泵來講,液體應用于葉輪蓋板壓力分布不一樣而發生應用于葉輪中的軸向力,液體從葉輪進口的到進出口流液方向產生變化而引起的應用于葉輪里的動軸力,橋軸水壓力及轉子體的作用力4個力的合力形成了軸向力。受井徑限定,葉輪泵的徑向短軸中向長,因此在水泵設計里,一般采用在葉輪上切衡孔的方法去平衡軸向力,剩余軸向力由電機推力球軸承擔負,由于電機擔負軸向力比較有限,就直接影響水泵的使用期和向高揚程的蓬勃發展。
1.軸向力平衡新的方法:
(1)提升橡膠葉輪轉子泵葉輪后密封環平衡軸向力。水泵葉輪一般分為閉試,半閉式二種,其軸向力測算也有所不同。在葉輪上下左右密封環直徑相同的情況下液體作在葉輪中的軸向力.由于葉輪泵葉輪前蓋板不一樣,前蓋板在吸入眼一部分并沒蓋板、另一方面,葉輪前蓋板象輪盤一樣上下左右腔內的藥液旋轉,應用于蓋板的壓力,超出前蓋板對稱作用壓力,倘若保持葉輪前密封環直徑不會改變,將葉輪后密封環直徑適當調整,使蓋板的壓力和前蓋板對稱作用壓力相同,隨后彼此之間抵消。
(2)軸向力平衡裝置平衡軸向力。葉輪泵軸向力平衡裝置的軸向間隙由葉輪后密封環、機殼、平衡裝置構成;徑向間隙由高純石墨盤、不銹鋼盤構成;平衡裝置的殼體和空氣互通.當葉輪泵工作時,橡膠葉輪轉子泵導致工作壓力經軸向間隙和徑向間隙釋放壓力后做到平衡裝置的內壁,在空隙內形成了一定的泄漏量?？障吨械牧魍ㄐ允怯裳貓A上角度的裁剪流和沿空隙長度角度的壓差流生成,并且裁剪流不受影響空隙的泄漏量。
